交流回路の基本と重要概念

家のコンセントから来る電気は交流で、電圧や電流が周期的に変化するよ。直流回路の抵抗だけじゃなく、コイルとコンデンサーも重要な役割を果たすから、三角関数の知識が必要になる。位相差やリアクタンスといった新しい概念が出てくるけど、基本をしっかり押さえれば必ず理解できるから安心して。

Page 1
Page 2
Page 3
Page 4
Page 5
Page 6
Page 7
Page 8
1 / 8
1
of 8
# 交流回路 交流回路の概要 家庭用のコンセントに来ている電気は交流(AC)。直流(DC)と違って、電圧や電 流の向きと大きさが周期的に変化する。この変化はふつう正弦波で表される。 だから三角関数の知識が必須になる。直流回路では抵抗Rだけだったけど、交流 回路ではコイルLとコ

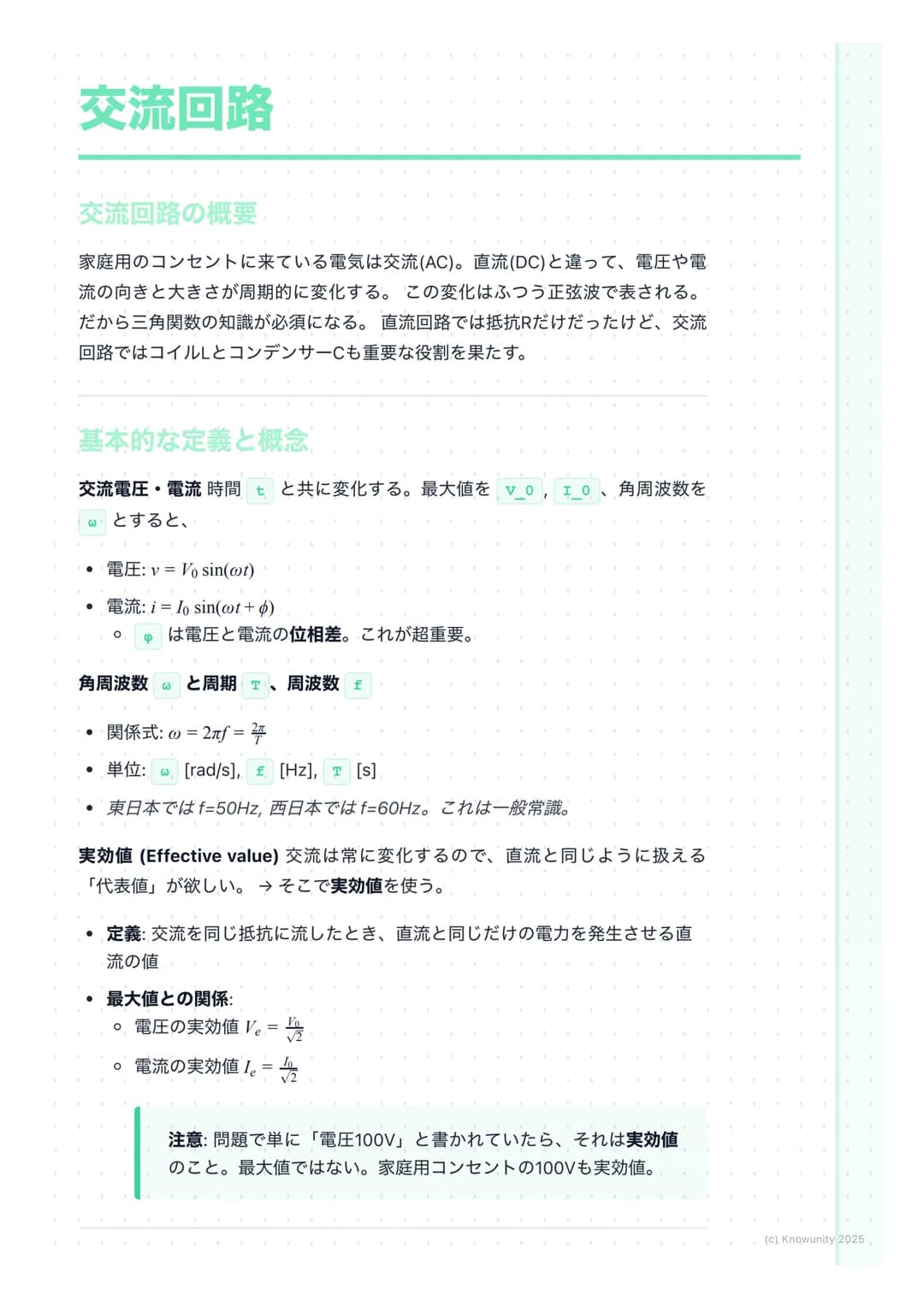

交流回路の基本概念

君の家のコンセントの電気は**交流(AC)**で、電圧と電流が正弦波のように変化してる。これが直流との一番大きな違いだよ。

交流の数式表現は、電圧が v=V0sin⁡(ωt)v = V_0 \sin(\omega t)、電流が i=I0sin⁡(ωt+ϕ)i = I_0 \sin(\omega t + \phi) で表せる。ここで ϕ\phi が位相差っていう超重要な概念で、電圧と電流のタイミングのずれを表してるんだ。

角周波数 ω\omega と周期・周波数の関係も覚えておこう。ω=2πf=2πT\omega = 2\pi f = \frac{2\pi}{T} で、東日本は50Hz、西日本は60Hzっていうのは常識として知っておくべき。

交流は常に変化するから、実効値っていう代表値を使う。これは「同じ抵抗で同じ電力を発生させる直流の値」のことで、Ve=V02V_e = \frac{V_0}{\sqrt{2}} の関係がある。問題で「100V」って書かれてたら、それは実効値のことだから注意して。

💡 ポイント: 家庭用コンセントの100Vも実効値！最大値じゃないよ。

2
of 8
# 交流回路 交流回路の概要 家庭用のコンセントに来ている電気は交流(AC)。直流(DC)と違って、電圧や電 流の向きと大きさが周期的に変化する。この変化はふつう正弦波で表される。 だから三角関数の知識が必須になる。直流回路では抵抗Rだけだったけど、交流 回路ではコイルLとコ

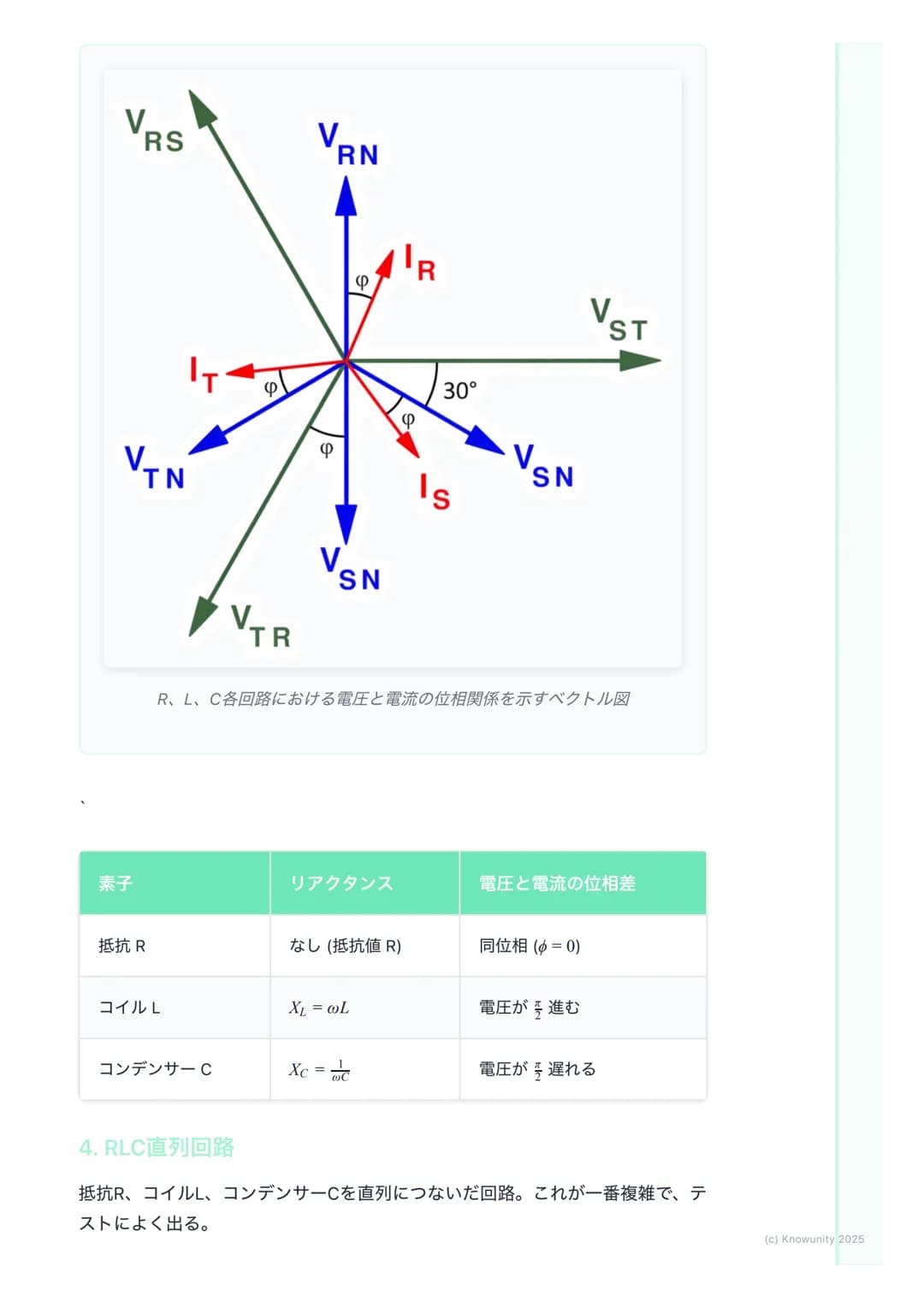

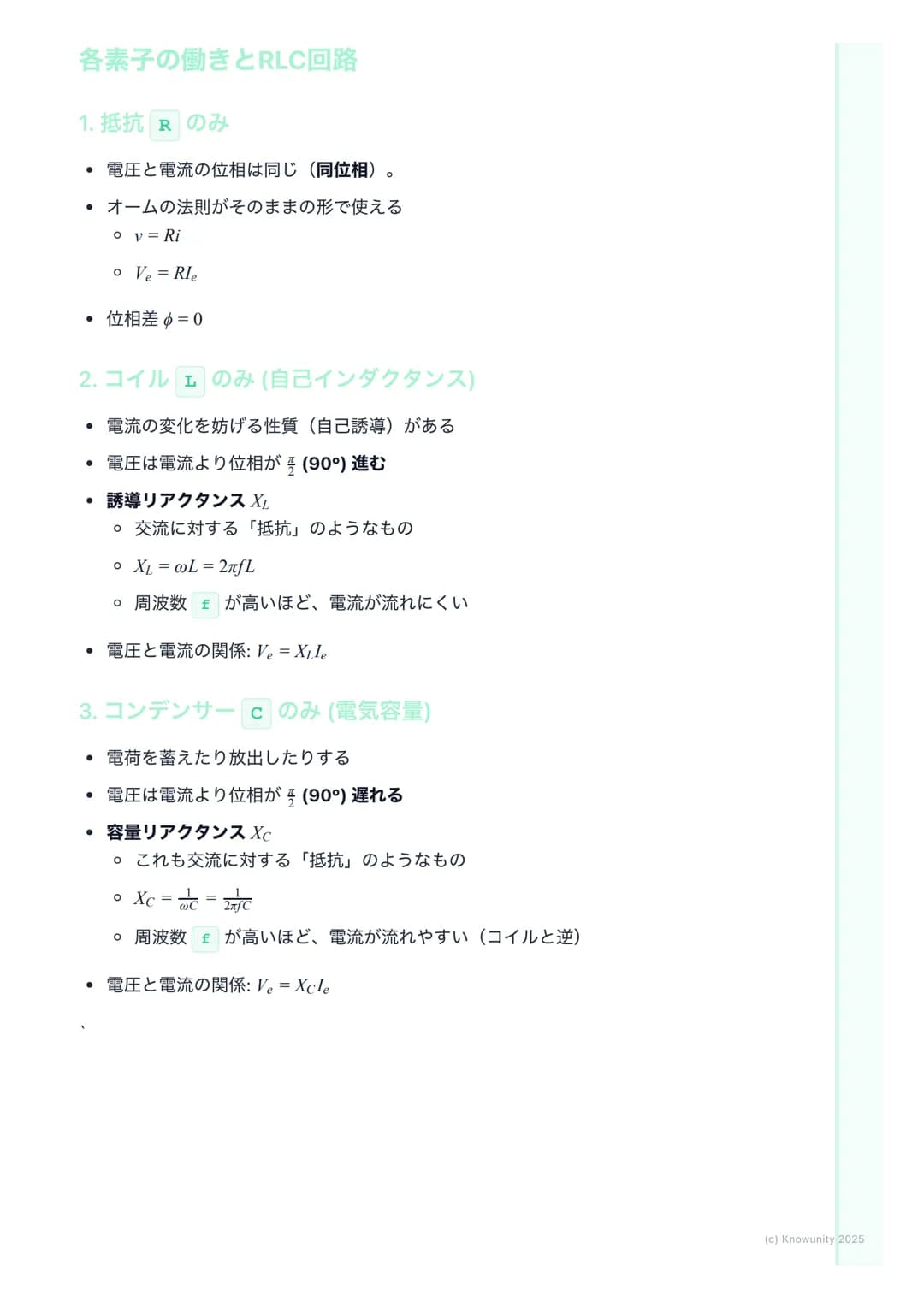

抵抗・コイル・コンデンサーの特性

抵抗Rだけの回路では、電圧と電流は同位相（位相差φ=0）で、普通のオームの法則 Ve=RIeV_e = RI_e がそのまま使える。これは一番シンプルなパターンだ。

コイルLは電流の変化を妨げる性質があって、電圧が電流より90°進むのが特徴。交流に対する「抵抗」として誘導リアクタンス XL=ωLX_L = \omega L を考える。周波数が高いほど電流が流れにくくなるんだ。

コンデンサーCは電荷を蓄えたり放出したりして、コイルとは逆に電圧が電流より90°遅れる。容量リアクタンス XC=1ωCX_C = \frac{1}{\omega C} で表され、周波数が高いほど電流が流れやすくなる。

各素子の電圧と電流の関係は Ve=XLIeV_e = X_L I_e（コイル）、Ve=XCIeV_e = X_C I_e（コンデンサー）で計算できる。位相の違いをしっかり覚えておこう。

💡 覚え方: CIVIL（CではIがVより先、LではVがIより先）で位相関係を覚えられるよ！

3
of 8
# 交流回路 交流回路の概要 家庭用のコンセントに来ている電気は交流(AC)。直流(DC)と違って、電圧や電 流の向きと大きさが周期的に変化する。この変化はふつう正弦波で表される。 だから三角関数の知識が必須になる。直流回路では抵抗Rだけだったけど、交流 回路ではコイルLとコ

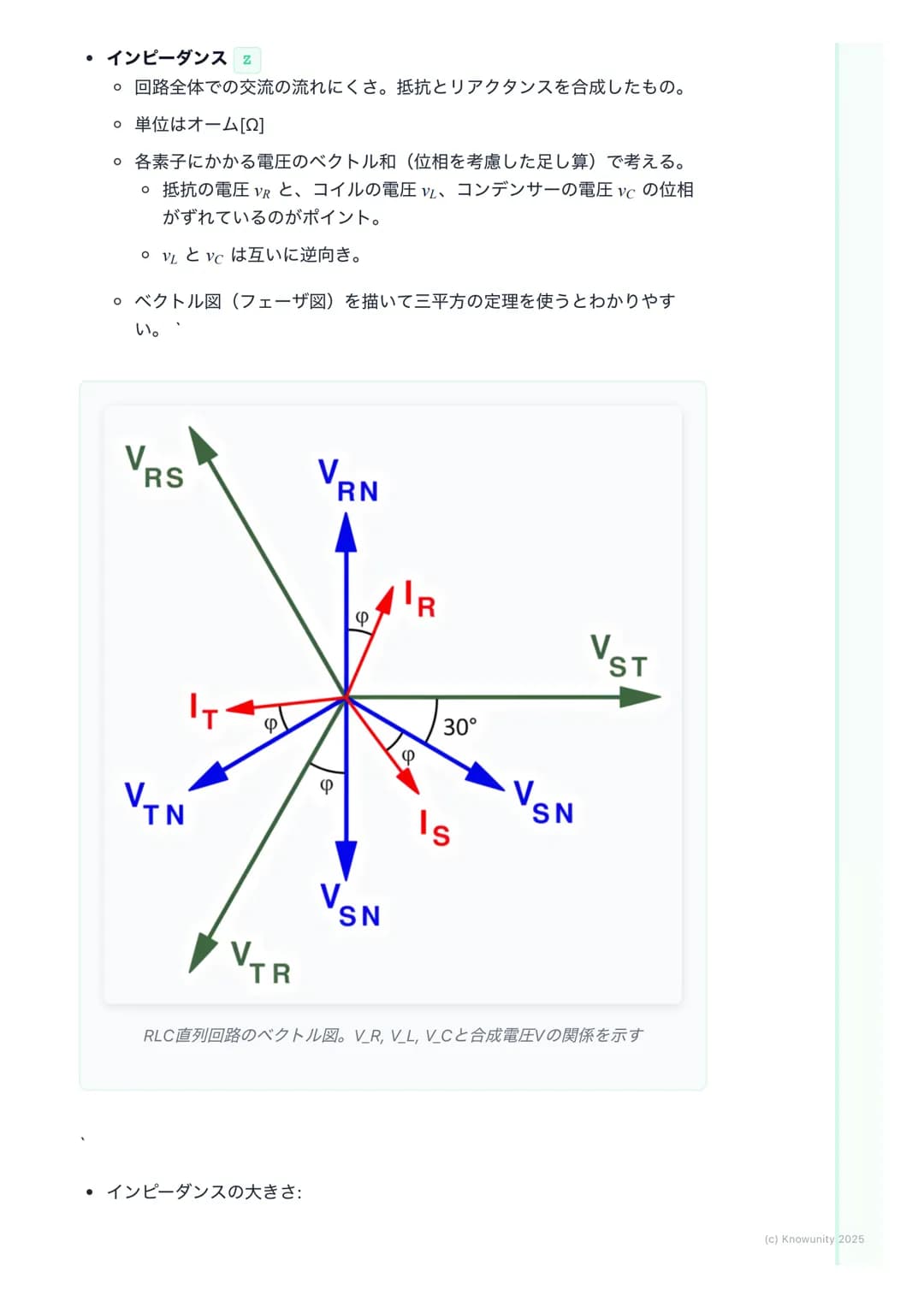

RLC直列回路とベクトル図

抵抗R、コイルL、コンデンサーCを直列につないだRLC直列回路が、交流回路の最重要テーマ。各素子にかかる電圧の位相がバラバラだから、普通の足し算じゃなくてベクトルの合成で考える必要がある。

ベクトル図を描くときは、抵抗の電圧 VRV_R を横軸、コイルの電圧 VLV_L を上向き、コンデンサーの電圧 VCV_C を下向きに描く。VLV_L と VCV_C は互いに逆向きだから、実質的に差し引きして考えるんだ。

この図から三平方の定理を使って、回路全体のインピーダンス（交流の流れにくさ）が Z=R2+(XL−XC)2Z = \sqrt{R^2+(X_L-X_C)^2} で求められる。単位はオーム [Ω] だよ。

回路全体でもオームの法則 Ve=ZIeV_e = ZI_e が成り立つ。これさえ覚えておけば、電流の計算は楽勝だ。

💡 コツ: ベクトル図で迷ったら、必ず VRV_R（横）、VLV_L（上）、VCV_C（下）の順番で描こう！

4
of 8
# 交流回路 交流回路の概要 家庭用のコンセントに来ている電気は交流(AC)。直流(DC)と違って、電圧や電 流の向きと大きさが周期的に変化する。この変化はふつう正弦波で表される。 だから三角関数の知識が必須になる。直流回路では抵抗Rだけだったけど、交流 回路ではコイルLとコ

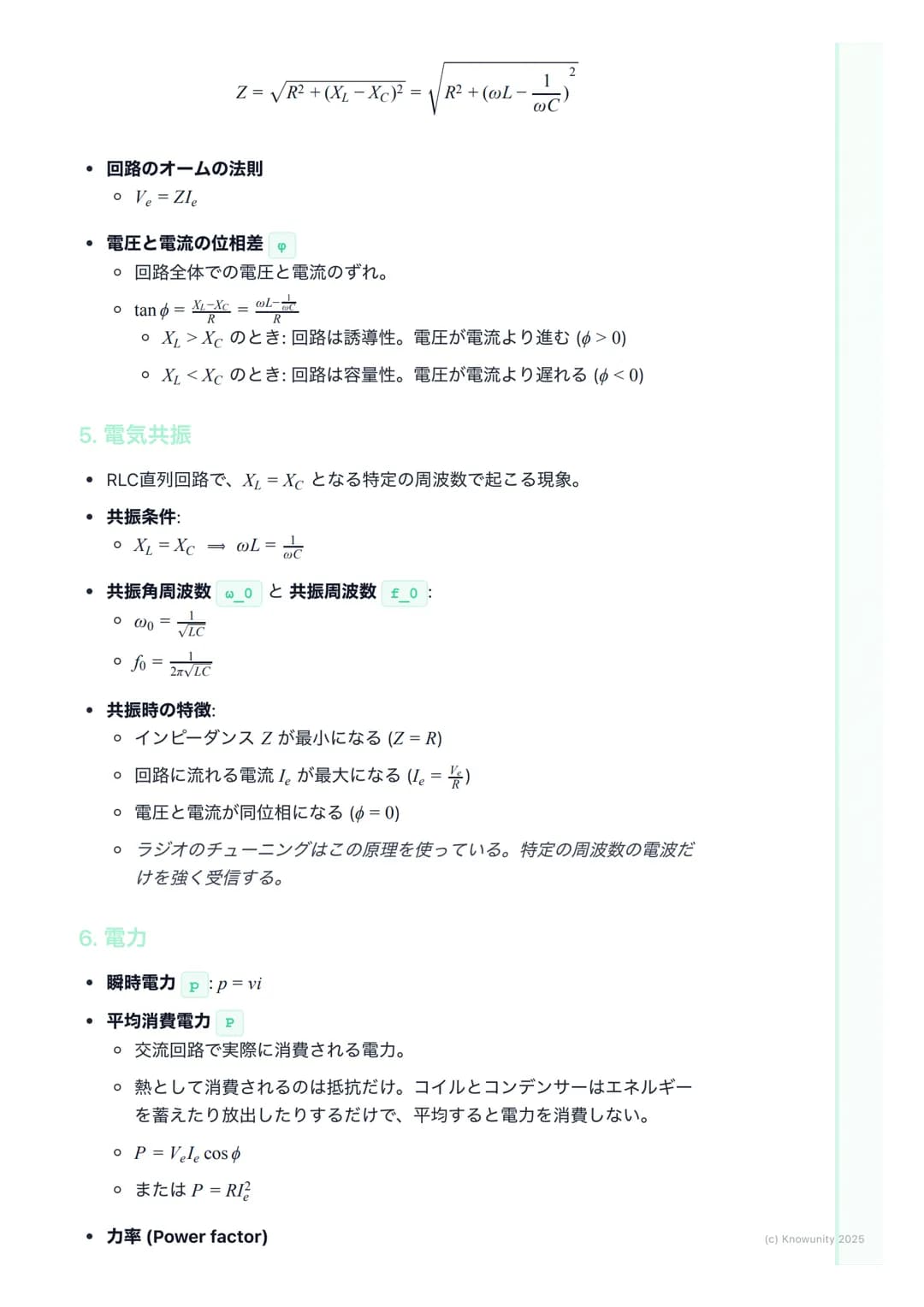

インピーダンスと位相差の計算

インピーダンスの大きさは Z=R2+(ωL−1ωC)2Z = \sqrt{R^2+(\omega L - \frac{1}{\omega C})^2} で計算できる。これが交流回路での「抵抗」の役割を果たすんだ。

位相差は tan⁡ϕ=XL−XCR\tan \phi = \frac{X_L-X_C}{R} で求められる。XL>XCX_L > X_C なら誘導性（電圧が進む）、XL<XCX_L < X_C なら容量性（電圧が遅れる）になる。

この位相差の正負によって、回路の性質が決まる。ϕ>0\phi > 0 だと電圧が電流より進んで、ϕ<0\phi < 0 だと電圧が電流より遅れる。

計算では3:4:5の比率（例：R=30Ω、XL−XCX_L-X_C=40Ω、Z=50Ω）のような綺麗な数値が出ることが多いから、計算結果がおかしいときは見直してみよう。

💡 実践的なコツ: テスト問題では計算しやすい数値設定が多いから、複雑すぎる答えになったら計算ミスを疑って！

5
of 8
# 交流回路 交流回路の概要 家庭用のコンセントに来ている電気は交流(AC)。直流(DC)と違って、電圧や電 流の向きと大きさが周期的に変化する。この変化はふつう正弦波で表される。 だから三角関数の知識が必須になる。直流回路では抵抗Rだけだったけど、交流 回路ではコイルLとコ

電気共振と電力の概念

電気共振は XL=XCX_L = X_C になる特別な状況で、共振周波数 f0=12πLCf_0 = \frac{1}{2\pi\sqrt{LC}} で起こる。このとき、インピーダンスが最小（Z=R）になって、電流が最大になるんだ。

共振時は電圧と電流が同位相（φ=0）になる。ラジオのチューニングは、この原理を使って特定の周波数の電波だけを強く受信してるよ。

平均消費電力は P=VeIecos⁡ϕP = V_e I_e \cos \phi または P=RIe2P = RI_e^2 で計算できる。実際に熱として消費されるのは抵抗だけで、コイルとコンデンサーはエネルギーを蓄えたり放出したりするだけだ。

力率 cos⁡ϕ\cos \phi は、電源から供給される電力のうち有効に使われる割合を示す。共振時は cos⁡ϕ=1\cos \phi = 1 で最も効率が良くなる。

💡 覚えておこう: 平均消費電力の計算は P=RIe2P = RI_e^2 の方が計算が楽な場合が多いよ！

6
of 8
# 交流回路 交流回路の概要 家庭用のコンセントに来ている電気は交流(AC)。直流(DC)と違って、電圧や電 流の向きと大きさが周期的に変化する。この変化はふつう正弦波で表される。 だから三角関数の知識が必須になる。直流回路では抵抗Rだけだったけど、交流 回路ではコイルLとコ

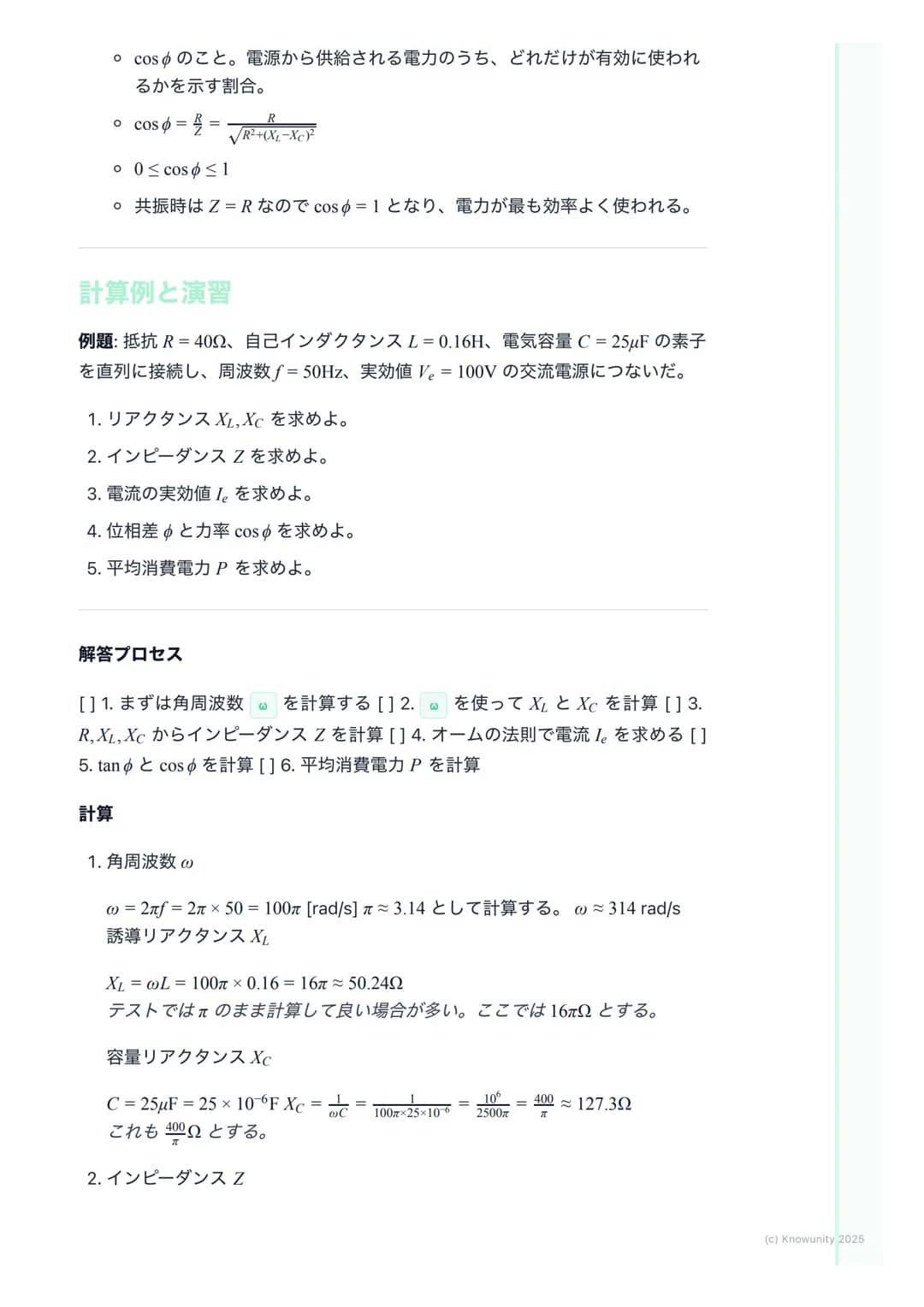

計算例で実践力アップ

実際の計算プロセスを順番に見てみよう。まず角周波数 ω=2πf\omega = 2\pi f を計算して、それから XL=ωLX_L = \omega L と XC=1ωCX_C = \frac{1}{\omega C} を求める。

インピーダンスの計算では、XL−XCX_L - X_C を先に求めてから Z=R2+(XL−XC)2Z = \sqrt{R^2+(X_L-X_C)^2} を計算するのがコツ。π\pi の値は問題によって近似値を使うか、そのまま使うか指示があるはず。

電流の実効値は Ie=VZI_e = \frac{V}{Z} で簡単に求められる。位相差は tan⁡ϕ=XL−XCR\tan \phi = \frac{X_L-X_C}{R} から計算して、力率は cos⁡ϕ=RZ\cos \phi = \frac{R}{Z} で求める。

平均消費電力は2通りの計算方法があるけど、P=RIe2P = RI_e^2 の方が計算ミスが少ないからおすすめ。どちらで計算しても同じ答えになるから、検算にも使える。

💡 計算の順序: ①ω → ②XLX_L、XCX_C → ③Z → ④IeI_e → ⑤φ、cos⁡φ\cos φ → ⑥P の順番で進めよう！

7
of 8
# 交流回路 交流回路の概要 家庭用のコンセントに来ている電気は交流(AC)。直流(DC)と違って、電圧や電 流の向きと大きさが周期的に変化する。この変化はふつう正弦波で表される。 だから三角関数の知識が必須になる。直流回路では抵抗Rだけだったけど、交流 回路ではコイルLとコ

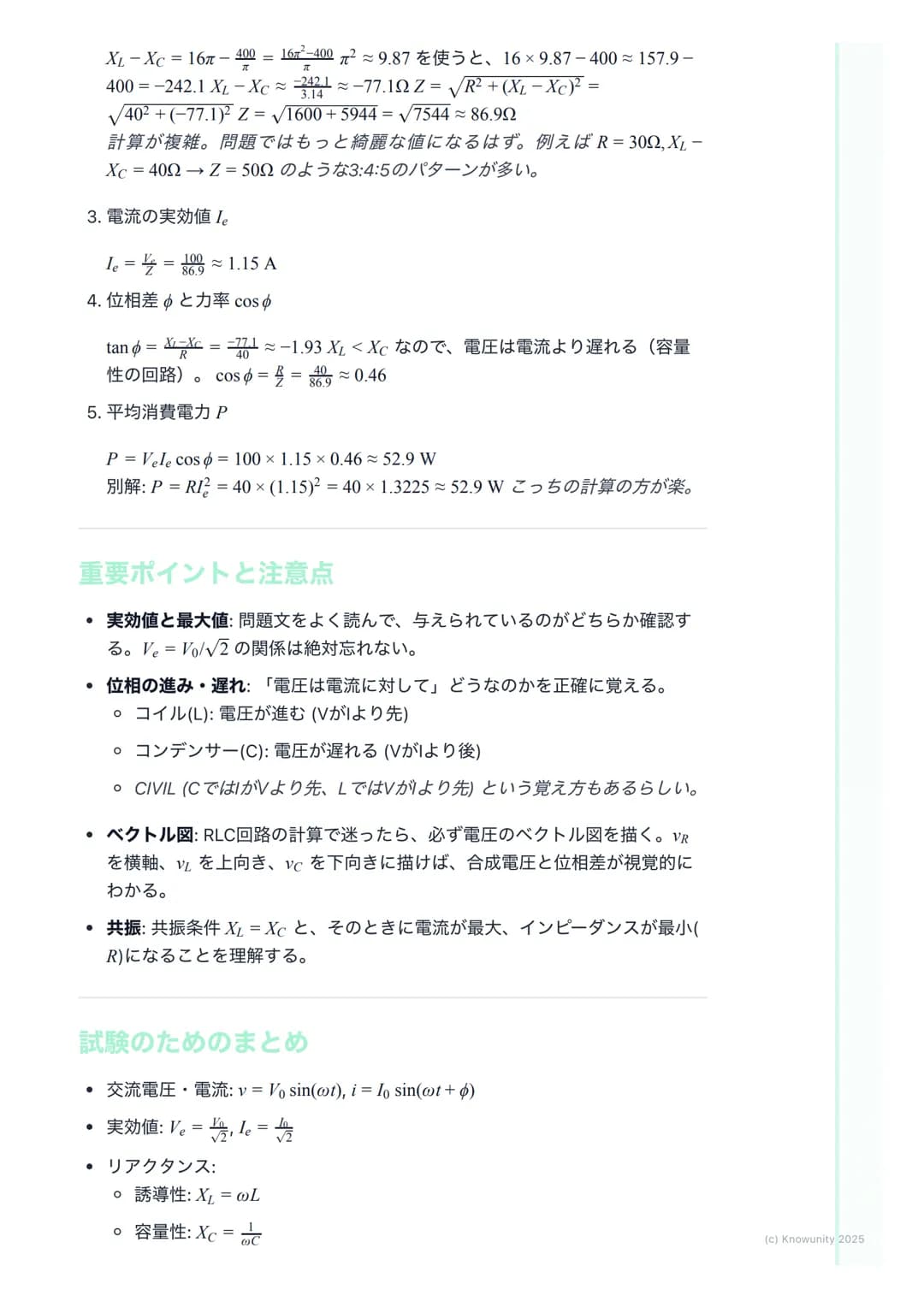

複雑な計算をスマートに

数値計算では、π2≈9.87\pi^2 ≈ 9.87 のような近似値を使うことがある。でも実際のテストでは、もっと計算しやすい値が設定されることが多いから安心して。

3:4:5の比率のような綺麗な関係（例：R=30Ω、XL−XCX_L-X_C=40Ω、Z=50Ω）が出題されやすい。計算結果が複雑すぎるときは、問題設定や計算過程を見直してみよう。

容量性と誘導性の判定では、XL<XCX_L < X_C なら容量性で電圧が遅れる、XL>XCX_L > X_C なら誘導性で電圧が進む。これは位相差の正負にも関わってくる重要なポイントだ。

検算のコツとして、平均消費電力を2つの公式で計算して同じ値になるか確認する方法がある。P=VeIecos⁡ϕP = V_e I_e \cos \phi と P=RIe2P = RI_e^2 の両方で計算してみよう。

💡 実践的なアドバイス: 計算が複雑になりすぎたら、問題設定を見直してみて。テストでは綺麗な数値になるはず！

8
of 8
# 交流回路 交流回路の概要 家庭用のコンセントに来ている電気は交流(AC)。直流(DC)と違って、電圧や電 流の向きと大きさが周期的に変化する。この変化はふつう正弦波で表される。 だから三角関数の知識が必須になる。直流回路では抵抗Rだけだったけど、交流 回路ではコイルLとコ

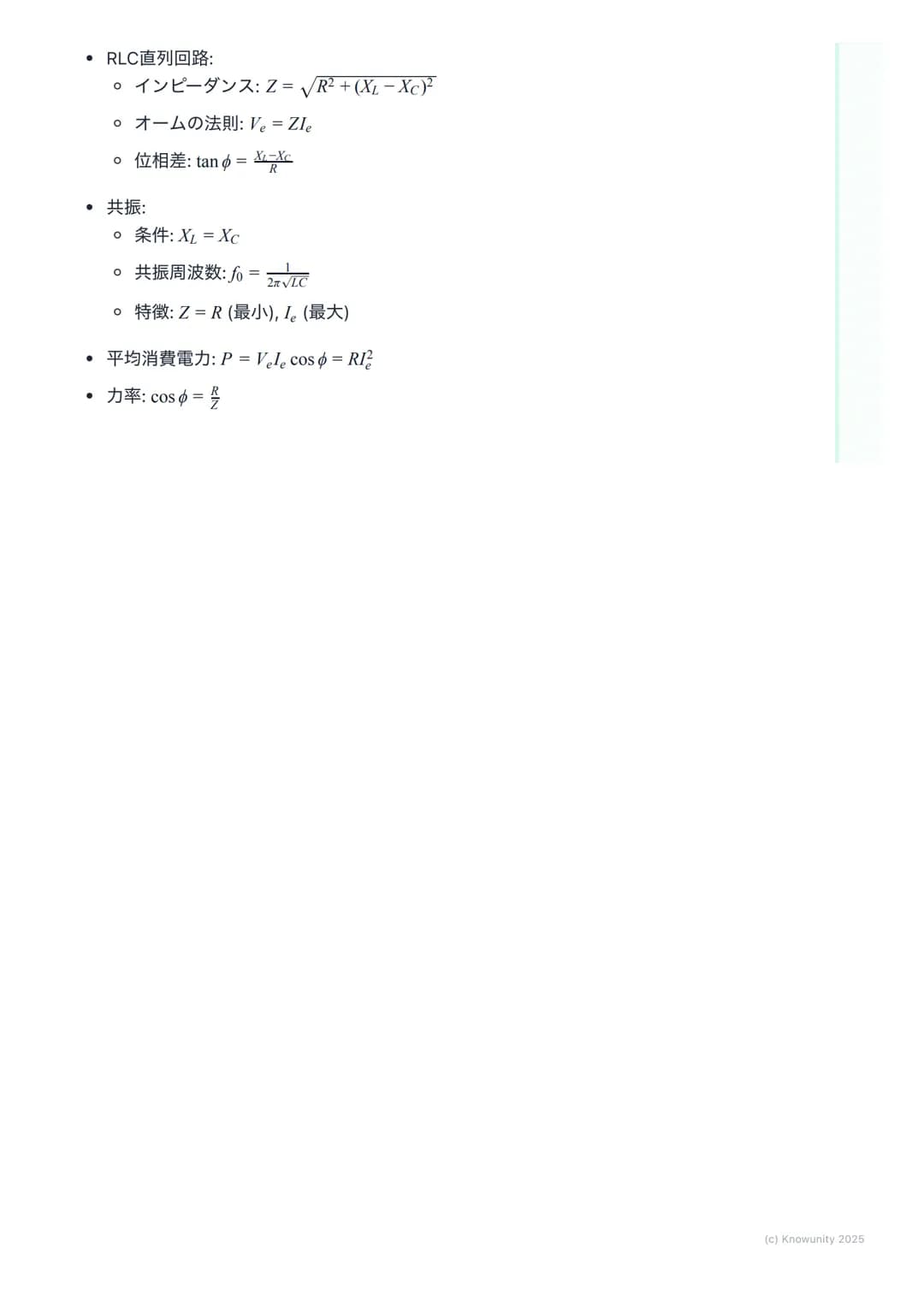

試験対策の重要ポイント

絶対覚えておくべき公式をまとめよう。実効値は Ve=V02V_e = \frac{V_0}{\sqrt{2}}、リアクタンスは XL=ωLX_L = \omega L、XC=1ωCX_C = \frac{1}{\omega C} だ。

RLC直列回路では、インピーダンス Z=R2+(XL−XC)2Z = \sqrt{R^2+(X_L-X_C)^2}、位相差 tan⁡ϕ=XL−XCR\tan \phi = \frac{X_L-X_C}{R}、力率 cos⁡ϕ=RZ\cos \phi = \frac{R}{Z} が基本セット。

共振条件 XL=XCX_L = X_C のときは、共振周波数 f0=12πLCf_0 = \frac{1}{2\pi\sqrt{LC}}、インピーダンス最小（Z=R）、電流最大を覚えておこう。

よくある間違いとして、実効値と最大値の混同、位相の進み遅れの逆転がある。問題文をよく読んで、ベクトル図を描いて視覚的に確認する習慣をつけよう。

💡 最終チェック: 平均消費電力 P=VeIecos⁡ϕ=RIe2P = V_e I_e \cos \phi = RI_e^2 の2つの公式で必ず検算しよう！
